Network Load Balancing Nedir?
  • Sumo

Arkadaşlar Merhaba ,

Bugünkü makalemizin konusu Load Balancing servisi , yani yük paylaşım ve yük dengeleme servisi.

Network Load Balancing, Network yükünü dengeleyen ve çeşitli hataları tolere eden ve clientların sunuculara dağılımını yapan bir servistir.Exchange, FTP, WEB,RDS üzerinde de etkin bir şekilde kullanılabilir.

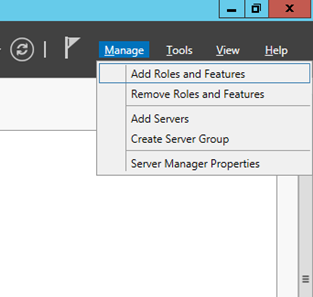

Servisin Kurulumu

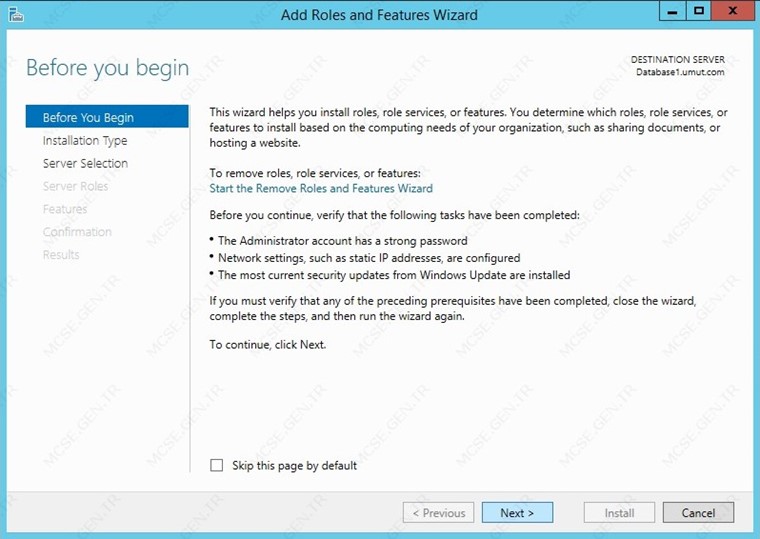

Next ile devam ediyoruz

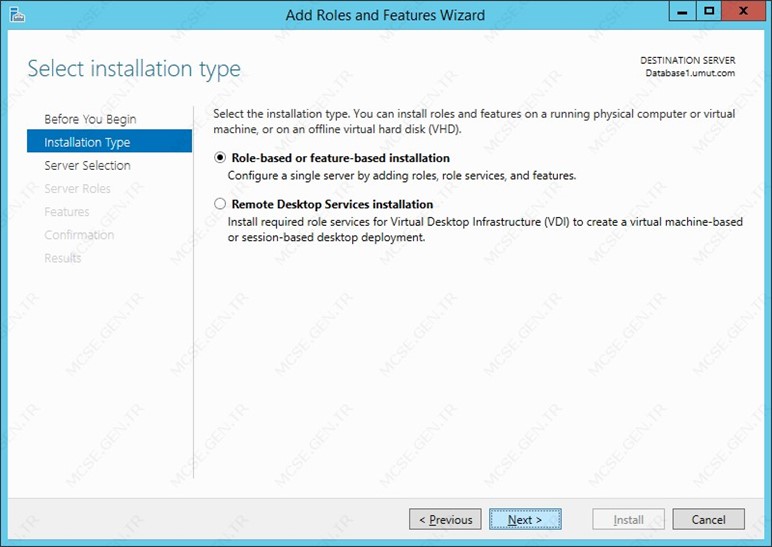

Role veya Feature tabanlı kuracağız.Üstteki seçenek ile devam edilir

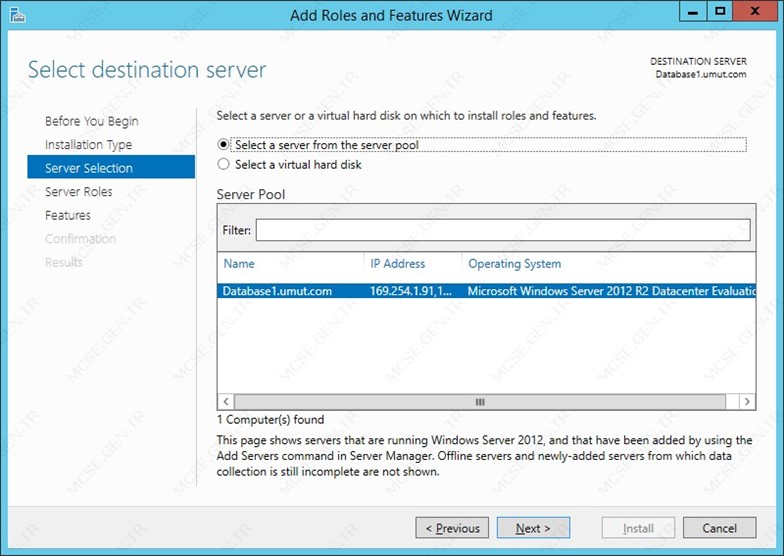

Hangi makinaya yükleyeceğimizi seçiyoruz.

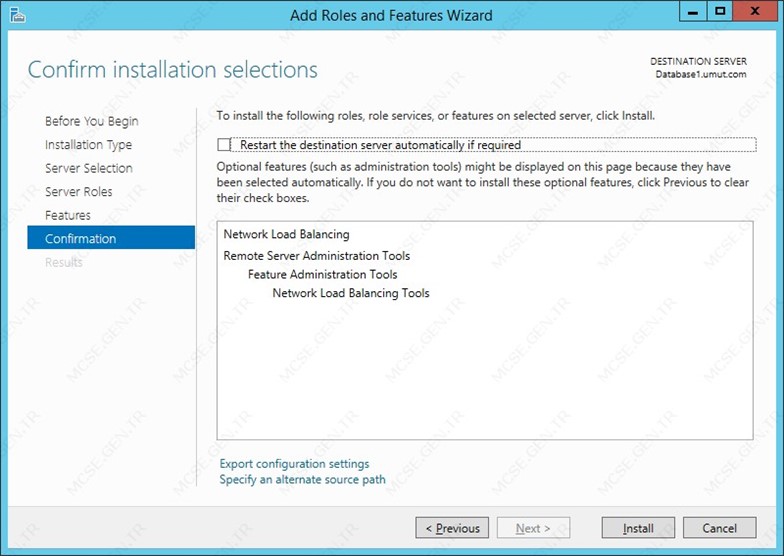

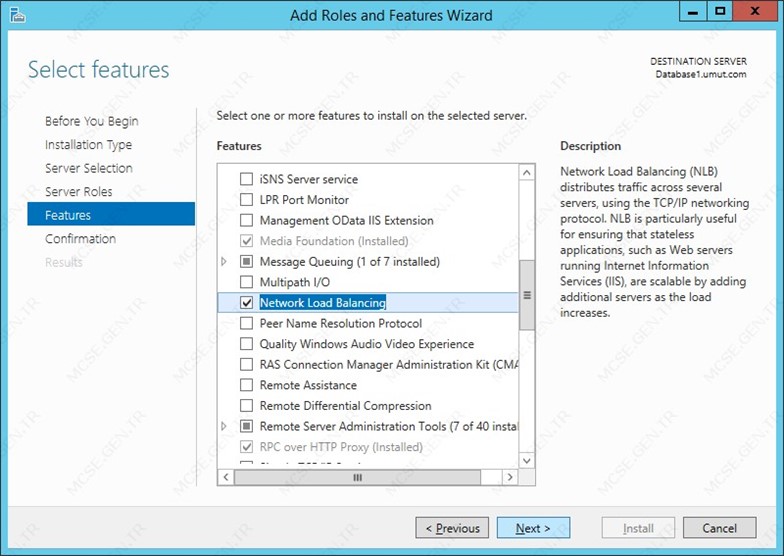

Install ediyoruz.

NOT: Hangi makinayla Load balancing yapılacaksa ona da aynı şekilde NLB yüklenir.

Ben NLB yapılandırmasını DC den yapacağım.NLB kurduğumuz iki makina üzerinden de yapılandırılabilir.

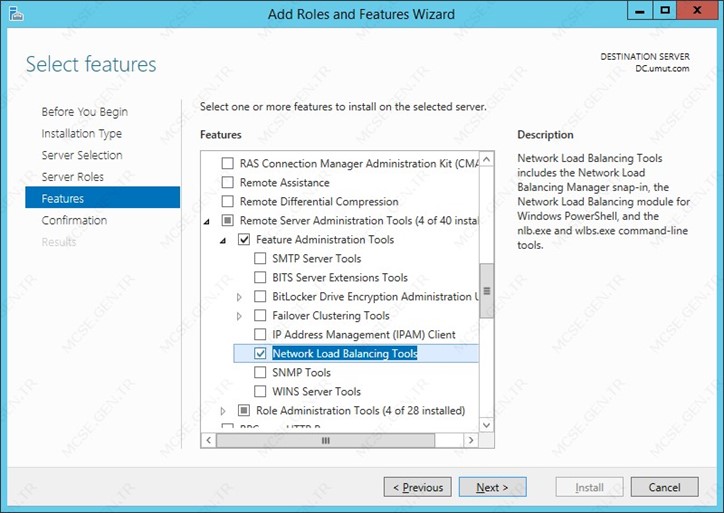

DC den yönetebilmek için NLB nin yönetim konsolunu kurmak gerekiyor.

Bu kurulumuda bitirdikten sonra artık DC den domaindaki makinaların NLB yapılandırmasını yapabiliriz.

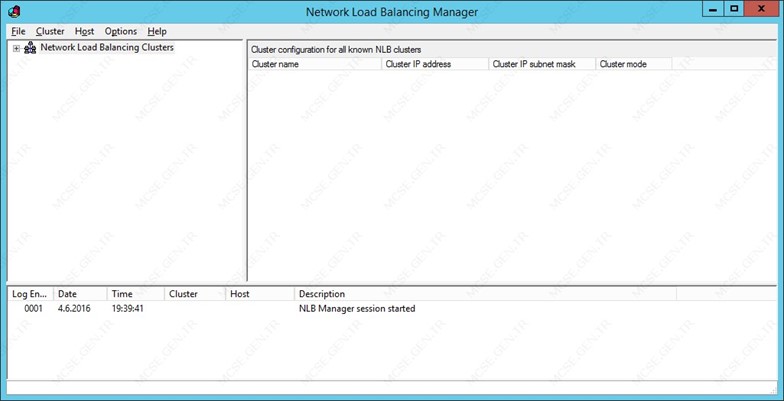

Yönetim konsolu aşağıdaki gibidir

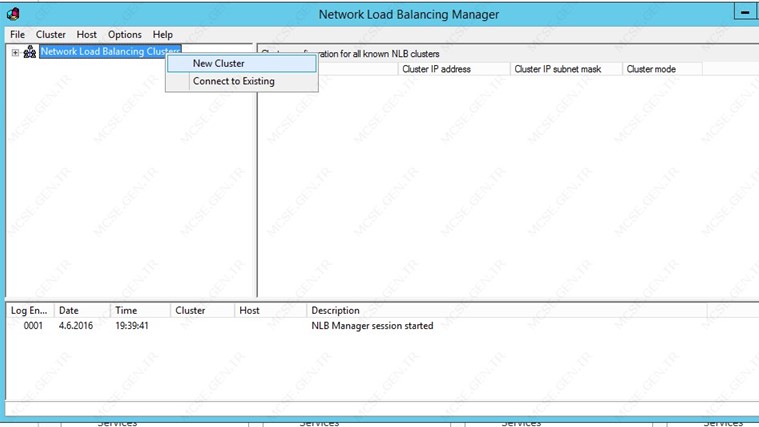

Network Load Balancing Clusters ın üzerine gelip New Cluster’ı seçiyoruz

Gelen ekranda cluster interface’lerinden birini seçeceğiz.Benim ilk makinamın adı database1 olduğu için

Database1.umut.com yazıp connect e tıkladım.Eğer IP yazarsanız yine olur fakat biraz daha geç yanıt veriyor.

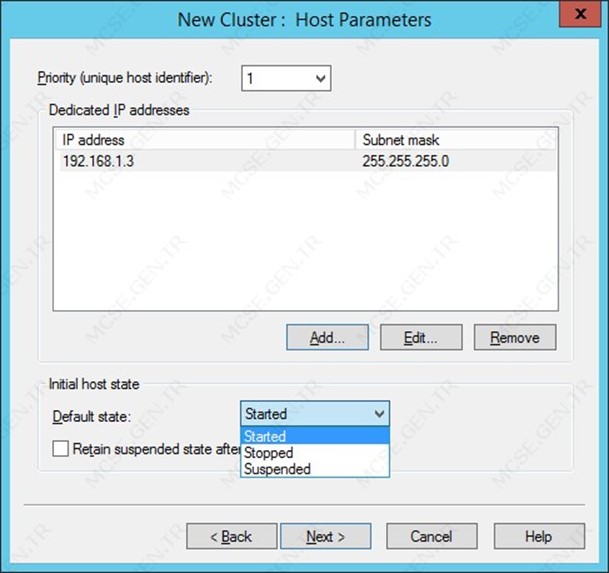

Bir sonraki adım.Started ı seçeceğiz .

Priority: Clusterdaki makinalara öncelik veriyor.Önceliği bir olan herzaman tüm istekleri karşılamak istiyor eğer client ona ulaşılamazsa diğer makinalara gidiyor.

Dedicated IP addresses: Clusterdaki bu makinanın Ip si üzerinde çeşitli ayarlar yapılabiliyor burada.

Default state:

Started denirse eğer makina direk cluster da çalışmaya başlıyor.

Suspend edilirse, makina suspend olarak geliyor fakat alttaki checkbox işaretlenirse makina bir sonraki açılışta started halde başlıyor.

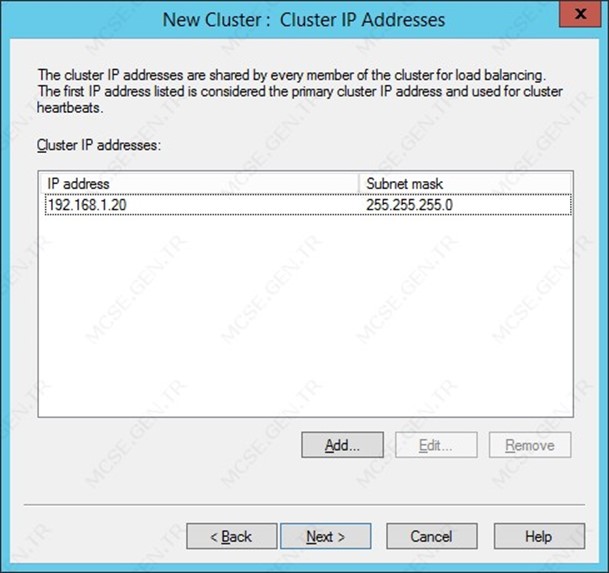

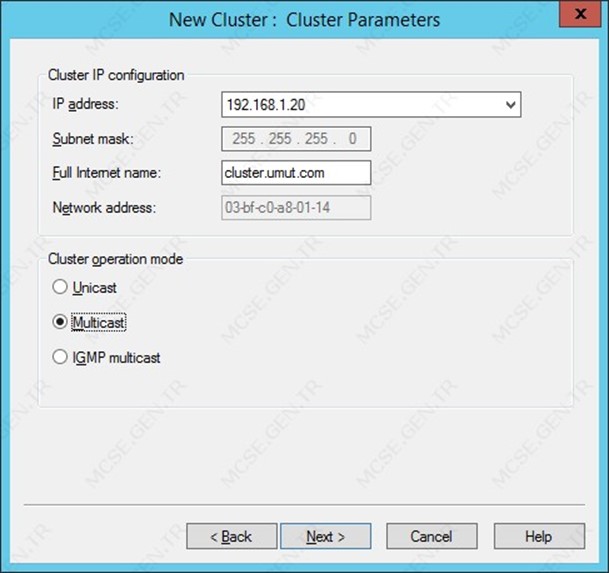

Bu adımda Cluster ın Ipsini ayarlayacağız.

Bir sonraki adımda Multicast seçeceğiz.

Eğer yapılandırmadaki makinalarda iki ayrı network kartı olsaydı ve bizde unicast seçseydik bunlardan bir tanesi Heartbeat yapacak diğeri ise paylaşımlara cevap verecekti.Bizim oluşturduğumuz sistemde tek network kartı var, dolayısıyla tüm akış bu kartlar üzerinden sağlanacağı için multicast seçilir.Eğer tek kartlı sistemlerde Unicast seçerseniz NLB nin yük dağılımı yapmadığını göreceksiniz.

IGMP multicast ise, IGMP snooping destekli switchler varsa kullanılabilir.Eğer bu desteği vermeyen switchlerde bu seçeneği seçerseniz sürekli broadcast yapıp gereksiz bir trafik yaratmış olursunuz.

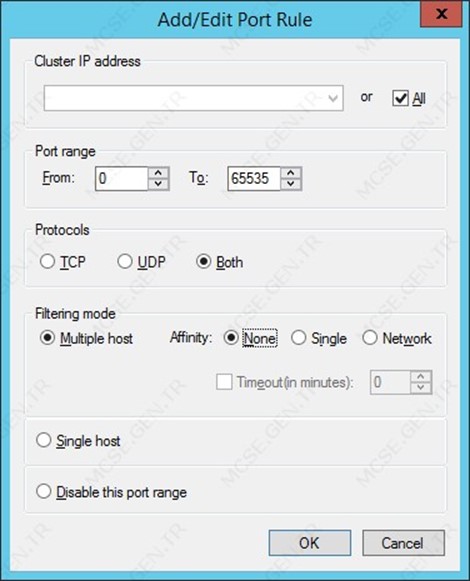

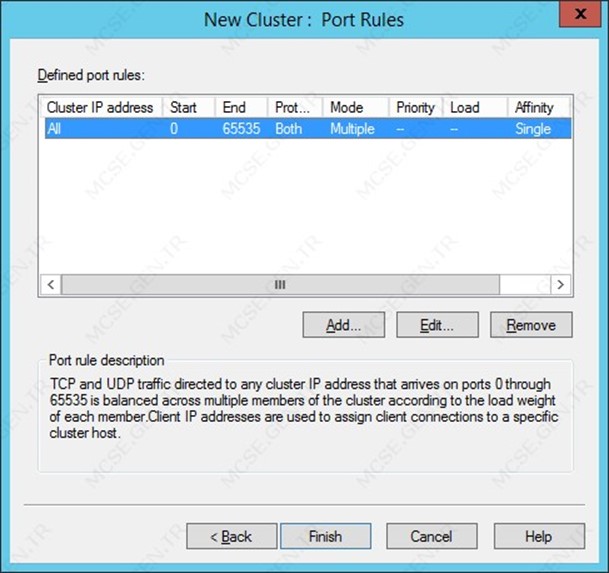

Bu adım çok önemli buradan NLB nin nasıl çalışacağını konfigüre edeceğiz.Edit ten devam ediyoruz

Port Range: Hangi port aralığına uygulayacağını seçiyoruz. Mesela 80 – 80 ve TCP seçersek web server için ayarlama yapmış oluruz.445 – 445 verirsek Paylaşım için vermiş oluruz.Yani ayarlayacağımız servise göre port belirliyoruz.Biz test ortamında çalıştıracağımız için 0 – 65535 aralığını seçeriz.

Filtering Mode:

Multiple host bizim yapılandırma amacımız.Yük dağılımı için seçiyoruz.

None: Yükü eşit bir şekilde dağıtmak için kullanılır.

Single: Yükü tek bir yere yönlendirmek için kullanılır.Bir banka sitesi olduğunu ve bu siteninde clusterımızın arkasında olduğunu düşünelim.Bir kullanıcı Cluster IP sinden banka sitesine girdi, birkaç dakika sonra tekrar bu siteye girmek isterse eğer, sistemin kullanıcıyı tekrar aynı yere yönlendirmesi gerekir çünkü kullanıcı cluster içindeki farklı bir ip ye yönlendirilirse, bu o kullanıcının tekrar oturum açması anlamına gelir.

Network: Bir networkten gelenleri belirli bir IP ye diğer networkten gelenleri ise diğer bir IP ye yönlendirmek için kullanabiliriz.

Single Host dersek bu clusterı devre dışı bırakmak demektir.Priority si düşük olan sürekli istekleri alır bu durumda çökerse eğer yüksek olana gider.

Disable this Port Range : Belirtilen port aralığı için clusterı kullanma demektir.

Biz sadece Multiple Host ve None seçeneğini seçip finish ile bitirdik.

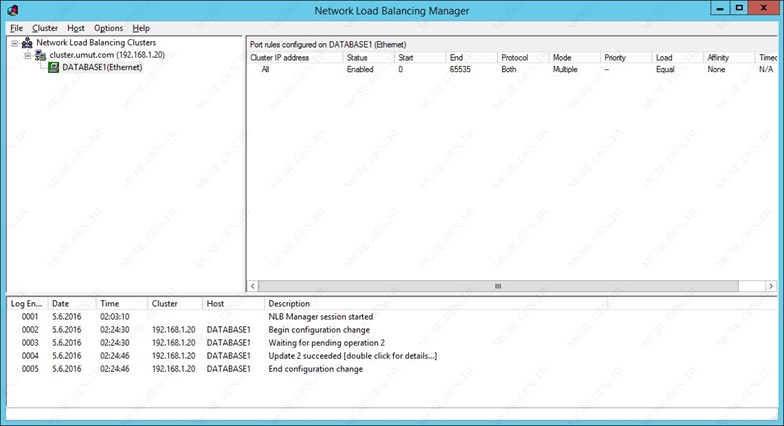

Database1 adlı makina sol tarafta birkaç saniye geçtikten sonra yeşil renge döndü.

Şimdi yapıya ikinci makinayı ekleyeceğiz

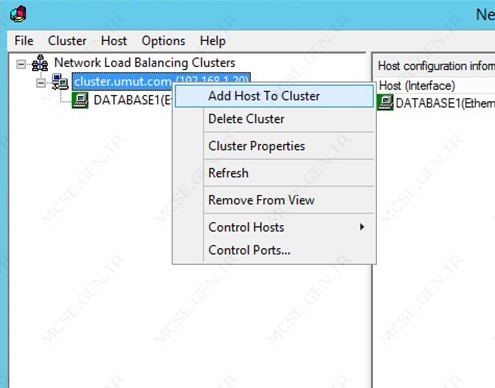

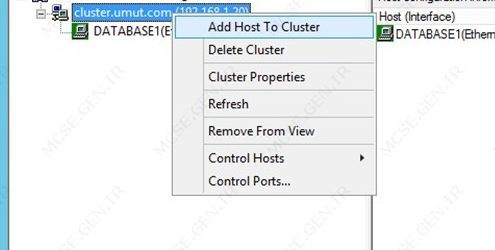

Add host to Cluster ı seçiyoruz

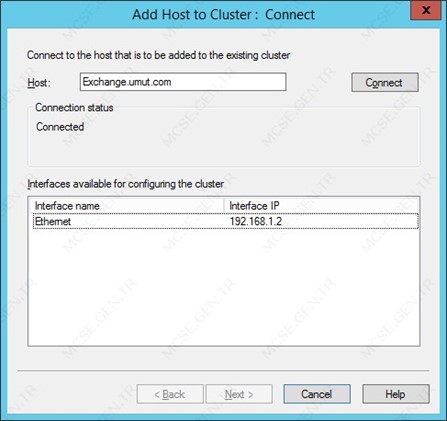

İkinci makinamın adını giriyorum

Exchange.umut.com. ve İlerliyorum

Priority si 2. Diğer makinamda 1 di. Önceliği düşük olan istekleri standart yapılandırmada karşılar fakat ben yük paylaşımı yapacağım.Next

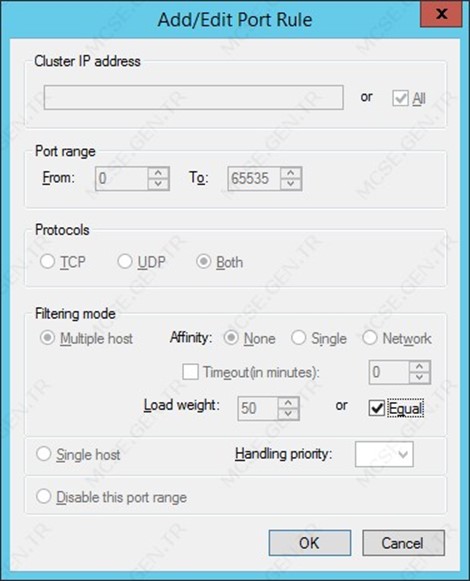

Ve bir sonraki adımda herşeyin pasif olduğunu görüyoruz. Ok ve Finish

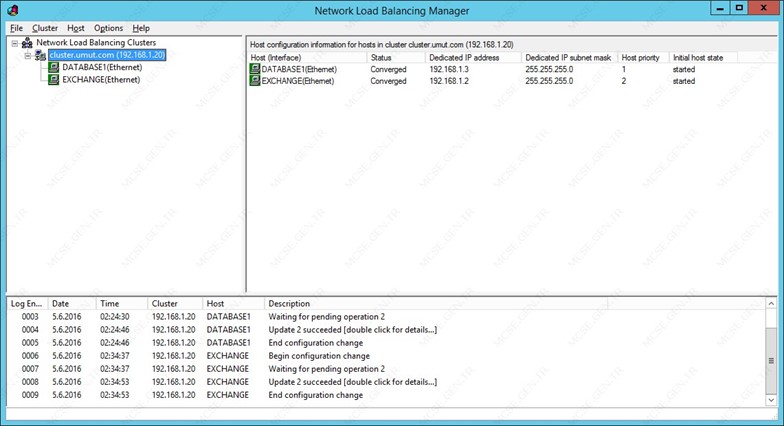

İki makinada sorunsuz bir şekilde cluster üyesi olarak atandı.Sol taraftan ve orta taraftan makinaların simgeleride yeşil olduğuna göre kurulum tamamlanmıştır.Şimdi test edeceğiz.

NOT: Var olan bir yapılandırmayı görmek için Connect to Existing ten cluster üyesi makinalardan birinin FQDN adını yazıp connect i seçerseniz bulunduğu cluster ı getirir.

Database1 den bir paylaşım yapacağım adı database 1 olacak

Exchange den de bir paylaşım yapacağım onunda adı exchange olacak.

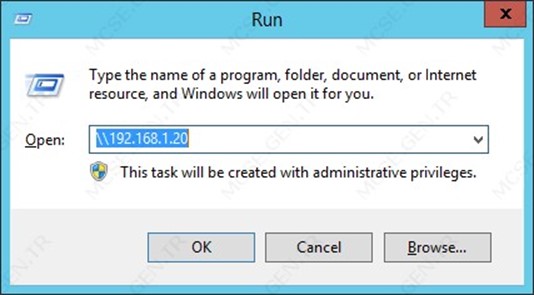

Ortak IP ye bağlandığım zaman (Cluster IP: 192.168.1.20 olarak yapılandırdım) yük dağılımı yapacak.

NOT: Vmware üzerindeki sanal makinalarda bazen yükü dağıtıp bazen de dağıtamıyor fakat gerçek ortamlarda gayet stabil çalışan bir servistir

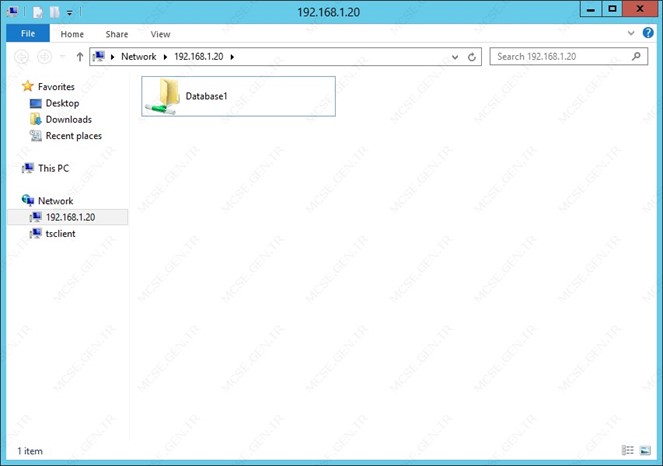

Ok dediğimde database1 klasörünü gösterdi.

İkinci Defa deniyorum

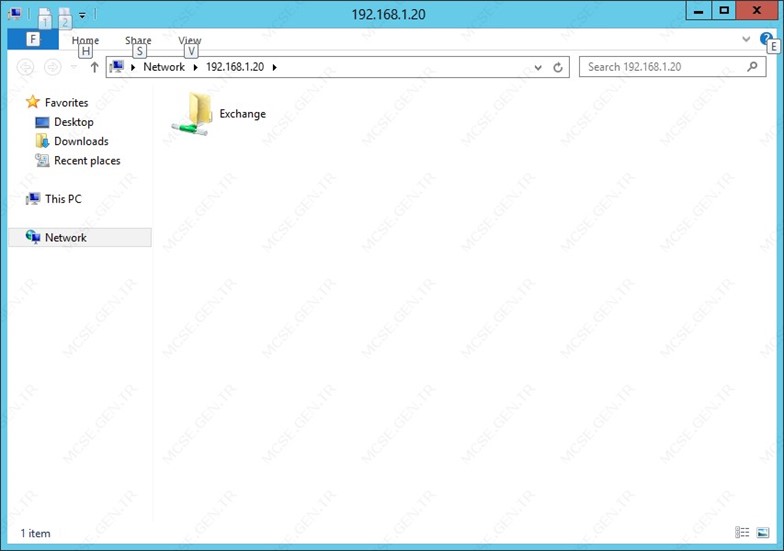

Görüldüğü gibi exchange e gönderdi.

Benim makinalarım Vmware üzerinde olduğu halde servis kararlı çalıştı.

Umarım faydalı bir yazı olmuştur.
